Aplicație

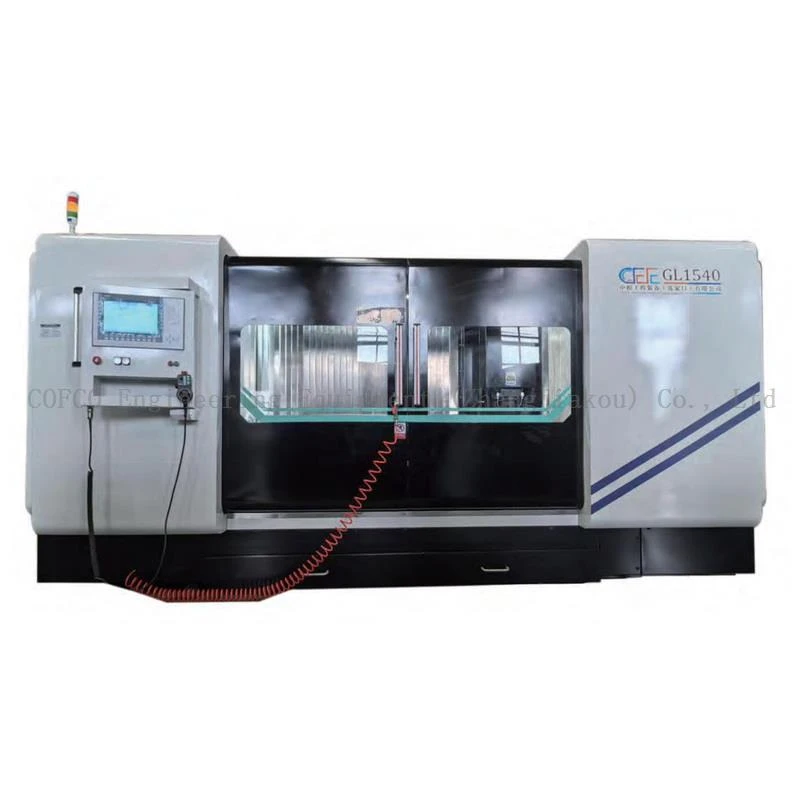

Această mașină de canelare de mare viteză este proiectată pentru canelarea (gravarea) de înaltă{0}}precizie și{1}}viteză mare a rolelor de măcinat moara cu role. Este utilizat pe scară largă în morile de făină și instalațiile de fabricare a echipamentelor de prelucrare a cerealelor pentru prelucrarea și recondiționarea rolelor de măcinare, asigurând o precizie ridicată, performanță stabilă și eficiență îmbunătățită a producției.
Este potrivit pentru liniile moderne de prelucrare a rolelor de laminoare cu role care necesită operațiuni automate,{0}}de mare viteză și precise de caneluri.
Caracteristici
Corpul mașinii cu caneluri de mare viteză și componentele majore adoptă un proces integrat de turnare pentru rigiditate, stabilitate și durabilitate ridicate.
Carcasa exterioară este realizată din plăci de oțel de înaltă calitate-, cu un design modular, oferind rezistență structurală ridicată și un aspect atractiv.
Echipat cu un ecran tactil HMI Siemens de 12 inchi cu o interfață de utilizator complet chinezească pentru o operare ușoară și intuitivă.
Sistemul de control adoptă sistemul PLC de automatizare industrială Siemens și motoare pentru performanță fiabilă și control stabil.
Ghidajele liniare și șuruburile cu bile provin de la HIWIN (Taiwan), asigurând precizie ridicată și durată lungă de viață.
Sistemul de indexare folosește un cap de indexare cu precizie de 320 de grade de la YANG XIN (Taiwan) pentru o poziționare precisă.
Reductorul adoptă produse marca MOTOVARIO (Italia) pentru o transmisie stabilă și o durată lungă de viață.
Rulmenții sunt rulmenți de precizie NSK, asigurând precizie ridicată, funcționare lină și durată de viață extinsă.
Viteză mare de procesare, ajungând de până la 9 ori mai rapidă decât mașinile convenționale pentru caneluri.
Suportă caneluri bidirecționale, permițând prelucrarea înainte și inversă a acelorași sau a două caneluri.
Funcționare „plug-and-play-folositoare de utilizator-nu este necesară programarea, ci doar setarea instrumentului și introducerea parametrilor.
Echipat cu un sistem automat de aliniere a sculei, care permite compensarea și reglarea sculei în orice etapă de prelucrare.
Designul carcasei modulare îmbunătățește atât estetica mașinii, cât și rezistența structurală.
Prima mașină cu caneluri de mare viteză din industrie care atinge o viteză de tăiere de 90 m/min, reprezentând o tehnologie internă avansată.
|
Articol |
Caietul de sarcini |
|
Înălțimea centrului (axul capului de indexare la masa de lucru) |
245 mm |
|
Gama de diametre a rolei |
Φ70 – Φ400 mm |
|
Lungimea maximă a rolei |
Mai mică sau egală cu 1500 mm |
|
Densitatea canelurilor |
10 – 1500 flute/circumferinta |
|
Unghi de fluting |
Ajustabil la orice unghi |
|
Viteza maximă de alternativă |
90 m/min |
|
Viteza de avans recomandată pentru caneluri |
70 m/min |
|
Viteza de întoarcere recomandată |
70 m/min |
|
Puterea motorului de alimentare pe axa X- |
7 kW |
|
W-Puterea motorului axei |
2 kW |
|
Y-Puterea motorului de alimentare pe axa |
1,5 kW |
|
Z-Puterea motorului de alimentare pe axa |
1 kW |
|
Puterea pompei de ulei hidraulice |
0,035 kW |
|
Dimensiuni totale (L × L × H) |
4554 × 1640 × 2158 mm |
|
Greutatea mașinii |
9000 kg |
